SMOKI Abgasanlage DN100

Abgasanlage für Räucheröfen mit Rohranschluss

Diese Abgasanlage passt für alle Räucheröfen mit DN100 Rohranschluss. Damit können Sie den Rauchauslass dorthin verlagern, wo der Rauch niemanden stört (z. B. außerhalb eines Unterstands, oberhalb des Hausdachs usw.). Sie können auf dieser Seite Ihre Abgasanlage individuell konfigurieren. Der Endpreis wird entsprechend angepasst.

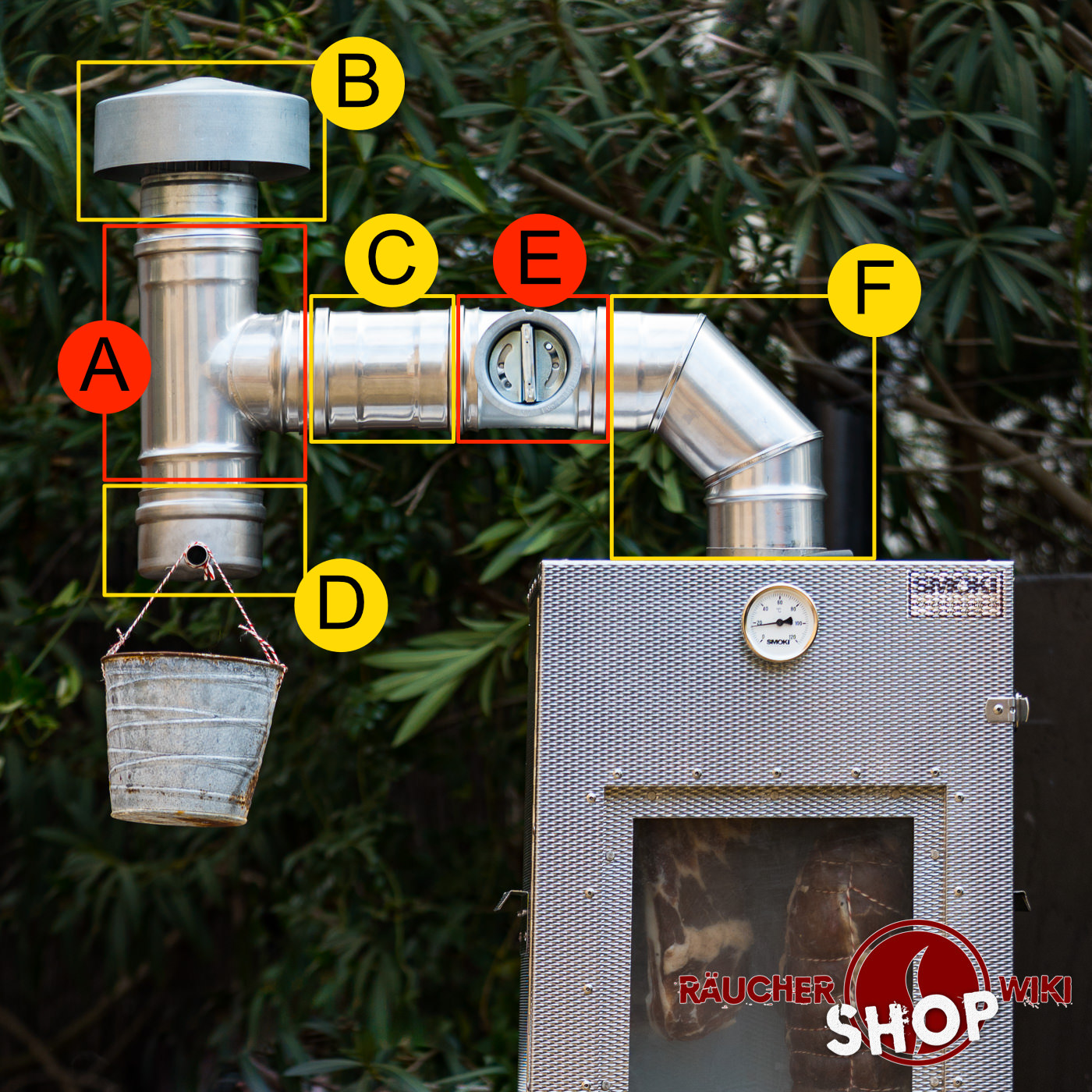

Die Abgasanlage besteht aus folgenden Teilen (siehe Abbildung):

• A) T-Stück
• B) Dachhaube
• C) Doppelmuffe
• D) Kondensatabscheider
• E) Drosselklappe (bei doppelwandingen Smokis bereits im Lieferumfang)
• F) 90° Bogen
• Nicht abgebildet: Längenelemente

Aufbau der Abgasanlage:

Der Bogen (F) passt direkt auf alle SMOKI-Räucheröfen mit Rohranschluss. Für Räucheröfen anderer Hersteller benötigen Sie ggf. ein Verbindungselement.

Wenn Sie einen SMOKI-Räucherofen mit Rohranschluss haben oder ihn jetzt bestellen möchten, benötigen Sie keine separate Drosselklappe (E). Diese ist im Lieferumfang Ihres SMOKI-Räucherofens enthalten. Für die Verbindung von Drosselklappe (E) und T-Stück (A) wird die Doppelmuffe (C) benötigt.

Die Dachhaube (B) schützt vor Regen und dem Eindringen von Nagern.

Die Verwendung der Längenelemente

Zwischen T-Stück (A) und Dachhaube (B) können Sie beliebig viele Längenlemente installieren und so den Rauch z. B. über Ihrem Hausdach ableiten. Weil der Rauch auf der langen Strecke an den Rohwänden abkühlen wird, wird sich Kondensat daran absetzen, nach unten laufen und sich im Kondensatabscheider (D) sammeln. An den Kondensatabscheider können Sie einen Schlauch anschließen oder ein Gefäß zum Sammeln des Kondensats anhängen.
